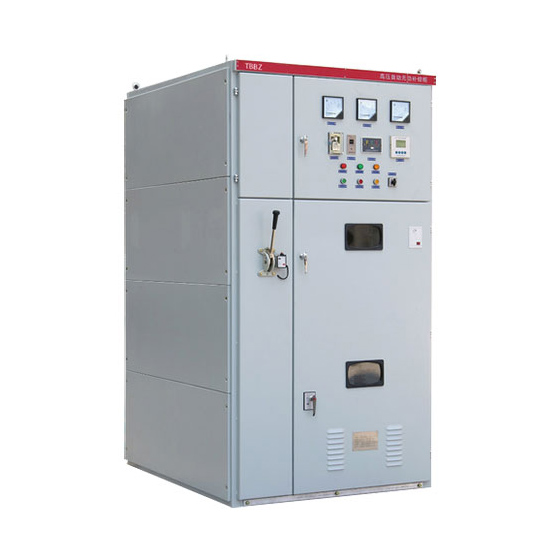

概述
TBBZ系列高壓柜根據6KV.10KV供電母線的電網及負荷狀況，通過控制系統電容器組自動跟蹤投切，進行無功功率自動跟蹤補償，功率因數達到0.9以上。極大的優化電能質量、節損降耗，提高輸配電系統的輸送容量。

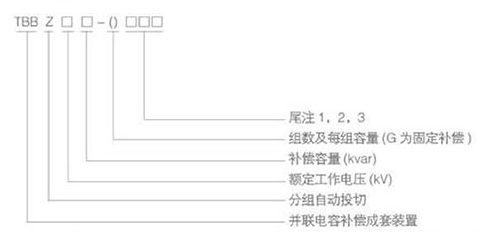

型號及含義
例如: TBBZ10-1500(600+900)-AK 表示電壓為10KV，裝置容量為1500kvar。分兩組自動投切,一組 600kvr，一組900kver。單星型接線，開口三角電壓保護。
正常使用條件
1.海拔高度:不高1000m。
2.環境溫度: -25℃~ +55℃。
3.相對濕度:不超過85%。
4.運行場所不允許有爆炸危險的介質周圍介質中不應含有腐蝕性和破壞絕緣的氣體及導電介質不允許充滿水蒸汽及有嚴重的霉菌存在。
以上為TBBZ高壓無功自動補償裝置的正常使用條件
產品特點
以下八點為高壓柜的產品特點：
1.裝置能在1.1倍額定工作電壓的穩態過電壓下長期運行。
2.裝置能在方均根值不超過1.3倍電容器組額定電流的過電流下連續運行。
3.裝置采用真空接觸器投切，可頻繁操作。
4.每組電容器設有放電線圈.在5秒內可剩余電壓降致50V以下。
5.每組電容器可用繼電器保護或是微機保護控制單元,實現電容器組的過流電壓不平衡、系統的欠壓,過壓保護。當某組電容器出現故障后,可切斷本組電容器，不影響其他電容器的使用。
6.單臺電容器有噴逐式熔昕器保護,每組配有避雷器起操作過電壓及雷擊過壓保護。
7.大屏幕液晶顯示控制器.實時顯示系統電壓、電流、功率因數:具有RS232/RS485標準通訊接口,并可實現“四遏”功能。
8.每組可配置電抗器抑制合閘涌流或抑制諧波放大。
主要技術參數
以下五點為高壓柜的主要技術參數：
1.額定電壓：6-10kV；
2.額定頻率：50Hz；
3.額定容量：100-10000kvar；
4.分組數量：1-5組；
5.電抗器參數選擇：抑制合閘涌流，電抗率為0.1-1%；抑制5次以上諧波，電抗率為6%;抑制3次以上諧波，電抗率為12%。

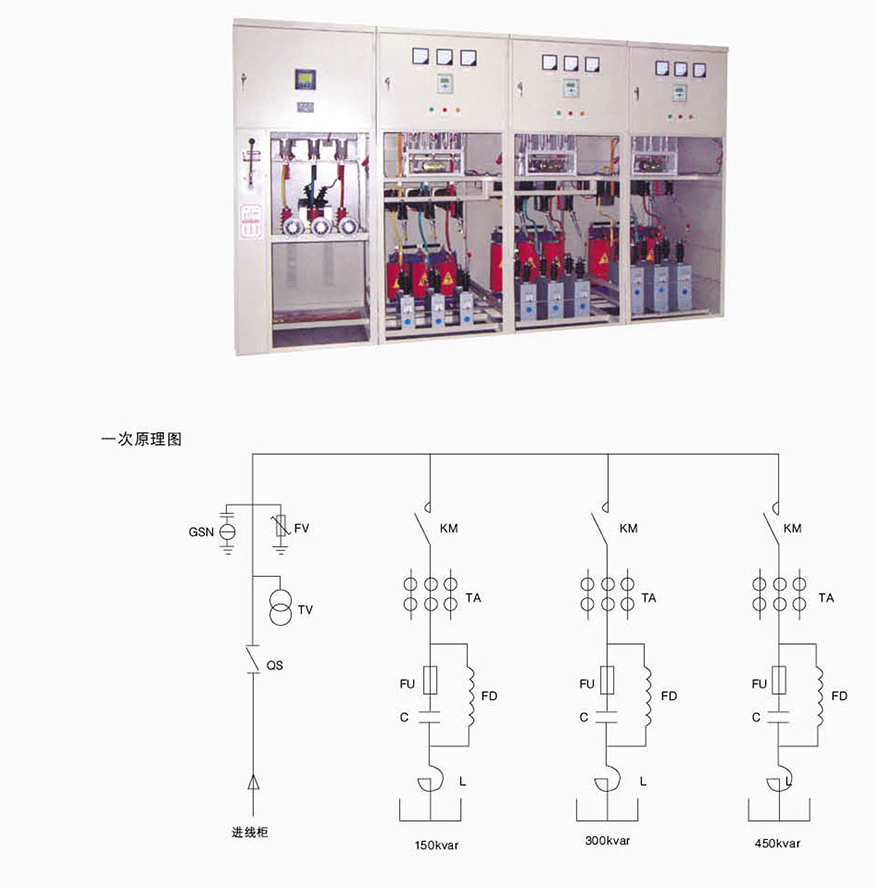

（35kv高壓柜一次原理圖）
訂貨須知
1.產品的全型號，對補償容量及分組有特殊要求請注明；
2.是否需要微機監控儀、是戶內型還是戶外型；
3.需要電抗器時，應提供諧波情況，主要是最低次諧波的次數。
