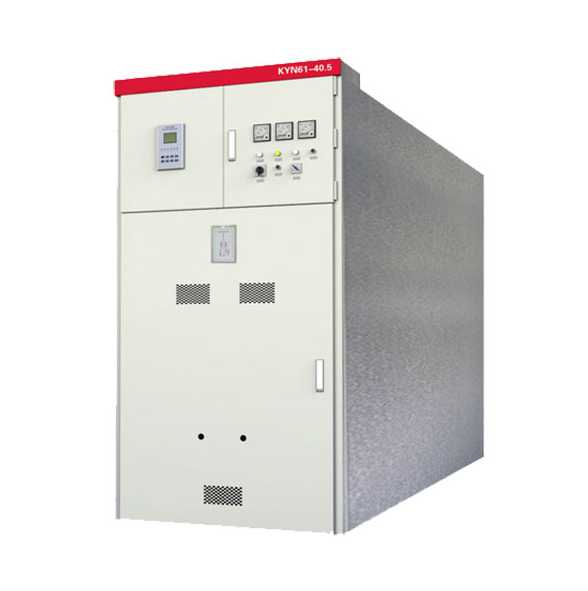

概述

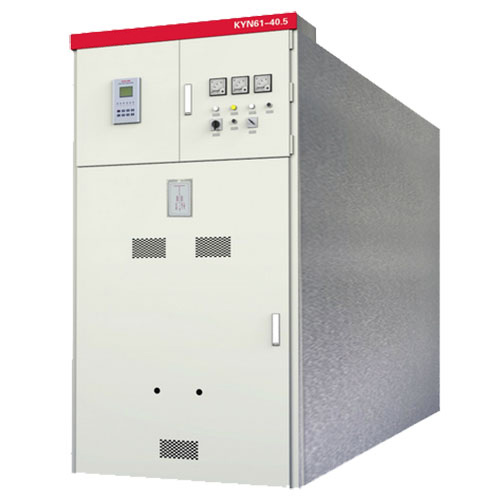

KYN61-40.5(2)型鎧裝移開式交流金屬封閉開關設備(以下簡稱“35KV高壓開關柜" )它適用于三相交流50Hz電力系統，用于發電廠、變電所及工礦企業的配電室接受和分配電能之用，并對電路實行控制、保護及監測。
符合標準: GB3906 《3-35kV交流金屬封閉開關設備》、GB/T11022 《高壓開關設備和控制設備標準共用技術要求》、1IEC60298 《額定電壓1kV以上及50kV以下交流金屬封閉開關設備和控制設備》。

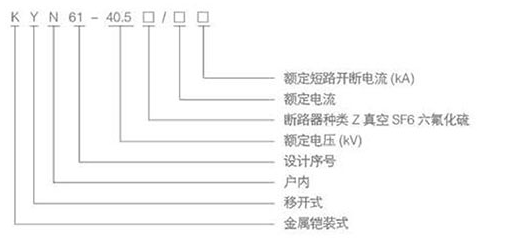

型號及含義
使用條件
1.周圍空氣溫度:最高溫度+40℃。最低溫度-10℃;
2.海拔高度:≤1000m;
3.周圍相對濕氣:日平均值≤95%，月平均值≤90%;
4.周圍空氣:不適用于有腐蝕、嚴重污穢，可燃性氣體及劇烈振動的場所;
5.若有地震發生，地震強度不能超過8級。
結構特點
35KV高壓開關柜結構GB3906-2006和IEC298中鎧裝金屬封閉開關設備標準而設計，整體由柜體和可抽出部分(手車)兩部分級組成。柜體結構為組裝式，用螺栓栓按組合成型，用金屬隔板將開關柜體內部分隔為斷路器室、主母線室、電纜室和繼電器儀表室。外殼防護等級達到IP3X.各隔室間肪護等級為IP2X，并且所有金屬結構件可靠接地，主回路系統的隔室間有獨立排氣的壓力釋放通道。
手車根據用途可分為斷路器手車、電壓互感器手車、計量手車、隔離手車等，各類手車的外形尺寸相同，相同用途的手車具有良好的互換性:手車在柜內有試驗1隔離位置和工作位置，每一處位置都沒有聯鎖裝置以保證手車處于以上兩位置時不能隨便移動。
主要技術參數
|
項目
|
單位
|
參數
|
|
額定電壓
|
kV
|
40.5
|
|
額定絕緣水平
|
雷電沖擊耐壓（全波）
|
kV
|
185
|
|
工頻耐壓
|
Hz
|
95
|
|
額定頻率
|
|
A
|
50
|
|
額定電流
|
|
kV
|
630；1250；16000；2000
|
|
額定短路開斷時間
|
工頻耐壓（1min）
|
kV
|
20、25、31.5
|
|
額定短路關合電流（峰值）
|
kV
|
50、63、80、
|
|
額定動穩定電流（峰值）
|
kV
|
50、63、80、
|
|
4s熱穩定電流（有效值）
|
kV
|
20、25、31.5
|
|
外殼防護等級
|
真空斷路器柜
|
mm
|
IP4X
|
|
外形尺寸（寬x深x高）
|
SF6短路器柜
|
1400x220x2600
|
斷路器技術參數
|
項目
|
單位
|
參數
|
|
額定電壓
|
kV
|
40.5
|
|
額定絕緣水平
|
雷電沖擊耐壓（全波）
|
kV
|
185
|
|
工頻耐壓
|
Hz
|
95
|
|
額定頻率
|
|
A
|
50
|
|
額定電流
|
|
kV
|
1250；1600；2000
|
630；1250；16000；2000
|
|
額定短路開斷時間
|
kV
|
20、25、31.5
|
25、31.5
|
|
額定短路關合電流（峰值）
|
kV
|
50、63、80
|
63、80
|
|
額定動穩定電流（峰值）
|
kV
|
50、63、80
|
63、80
|
|
4s熱穩定電流（有效值）
|
kV
|
20、25、31.5
|
25、31.5（3s）
|
|
分閘時間
|
ms
|
36~60
|
≤45
|
|
合閘時間
|
ms
|
40~90
|
≤75
|
|
額定操作順序
|
|
分-0.3s-合分-180s-合分
|

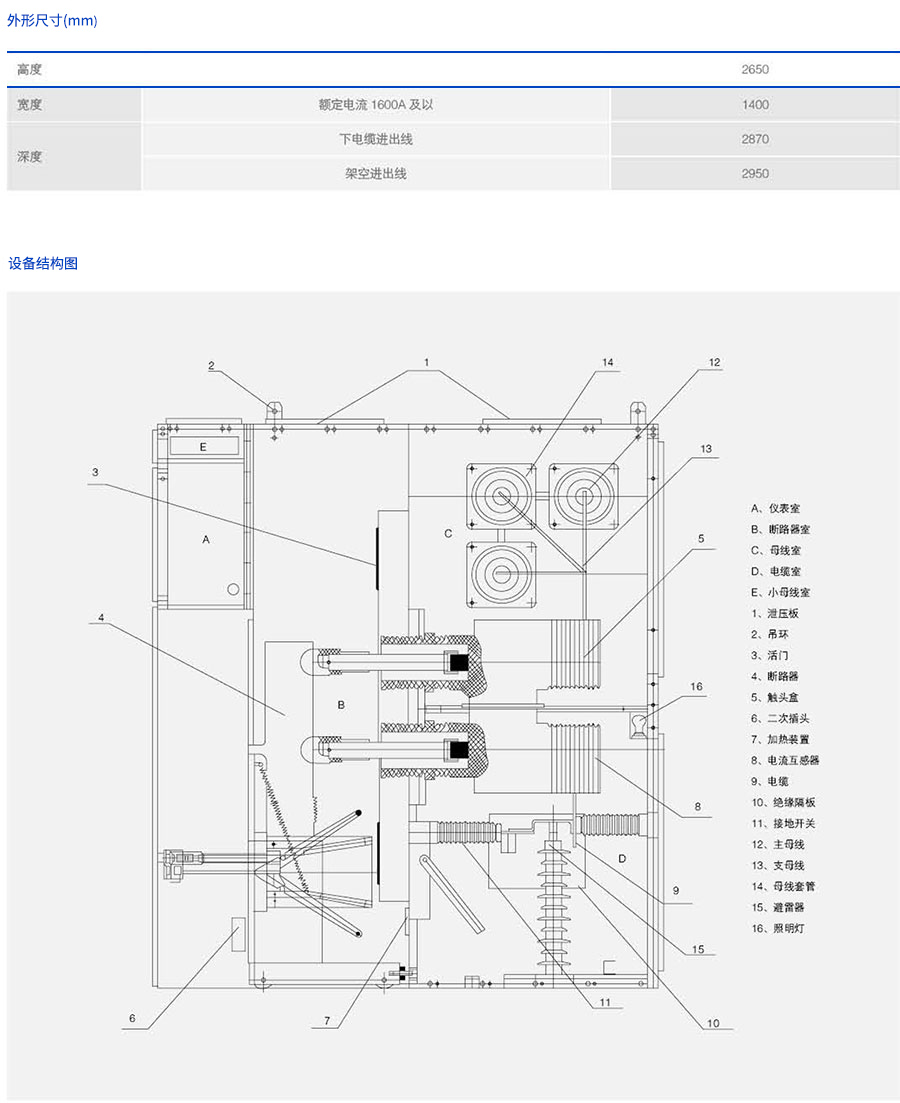

35KV高壓開關柜尺寸及結構圖
訂貸須知
訂35KV高壓柜時須提供以下技術資料:

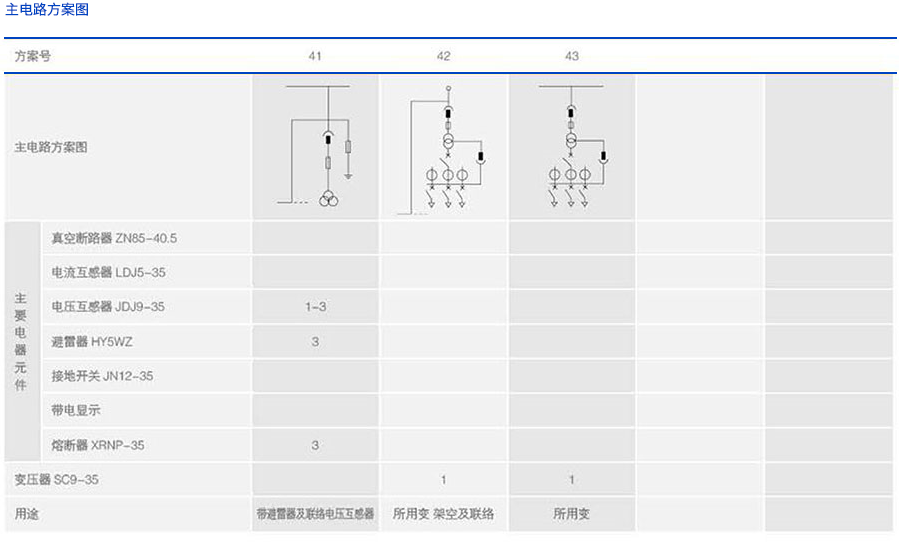

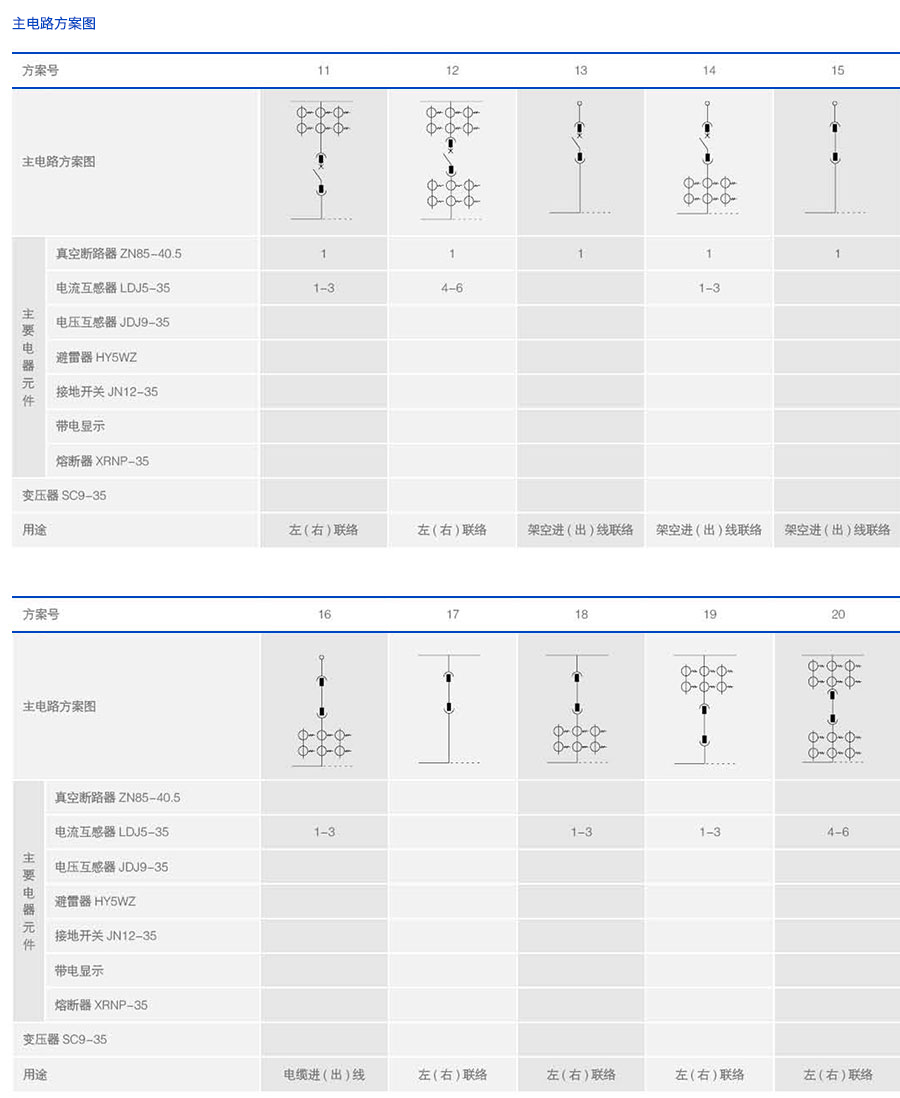

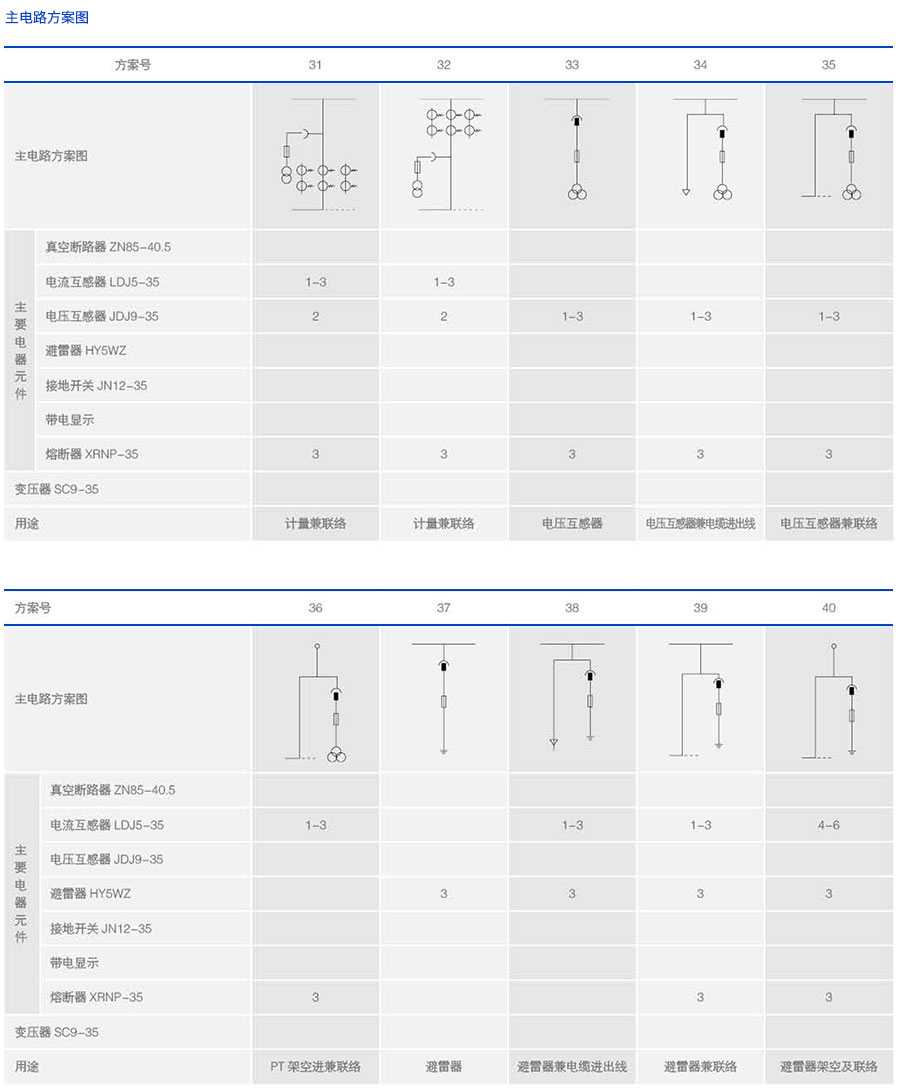

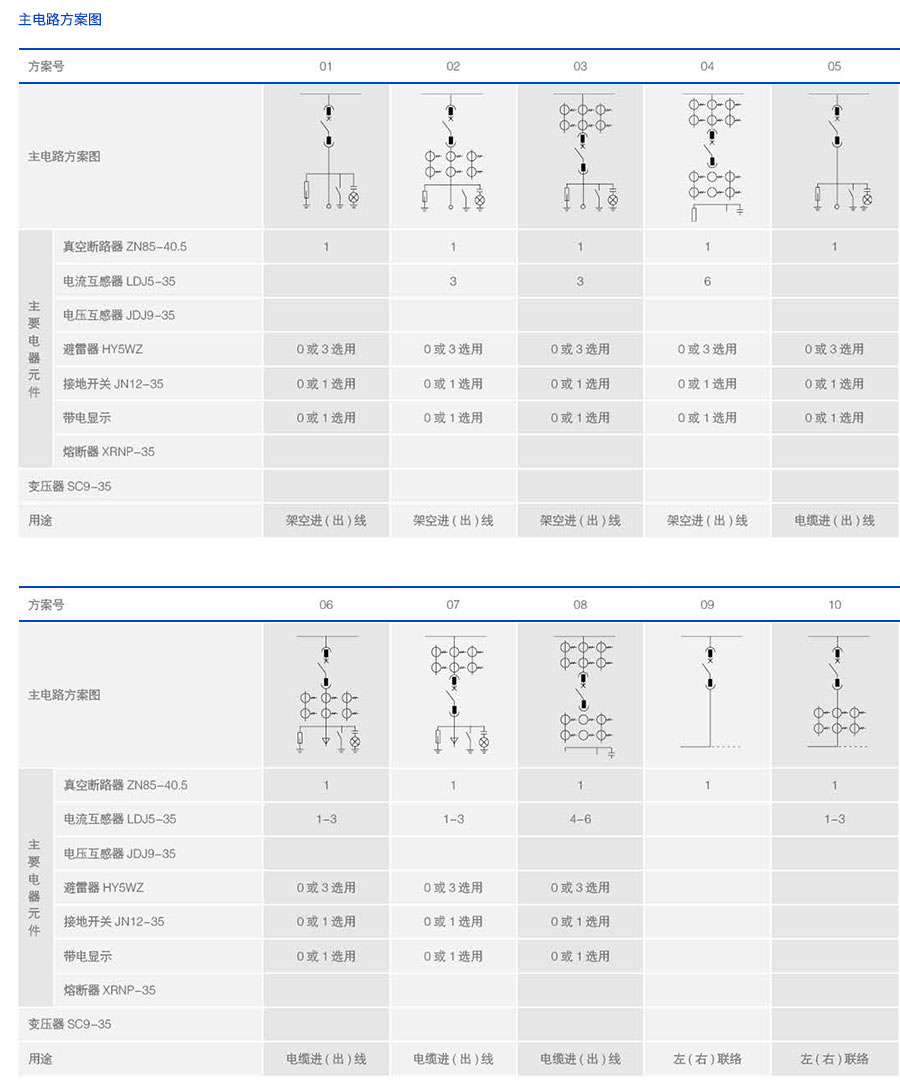

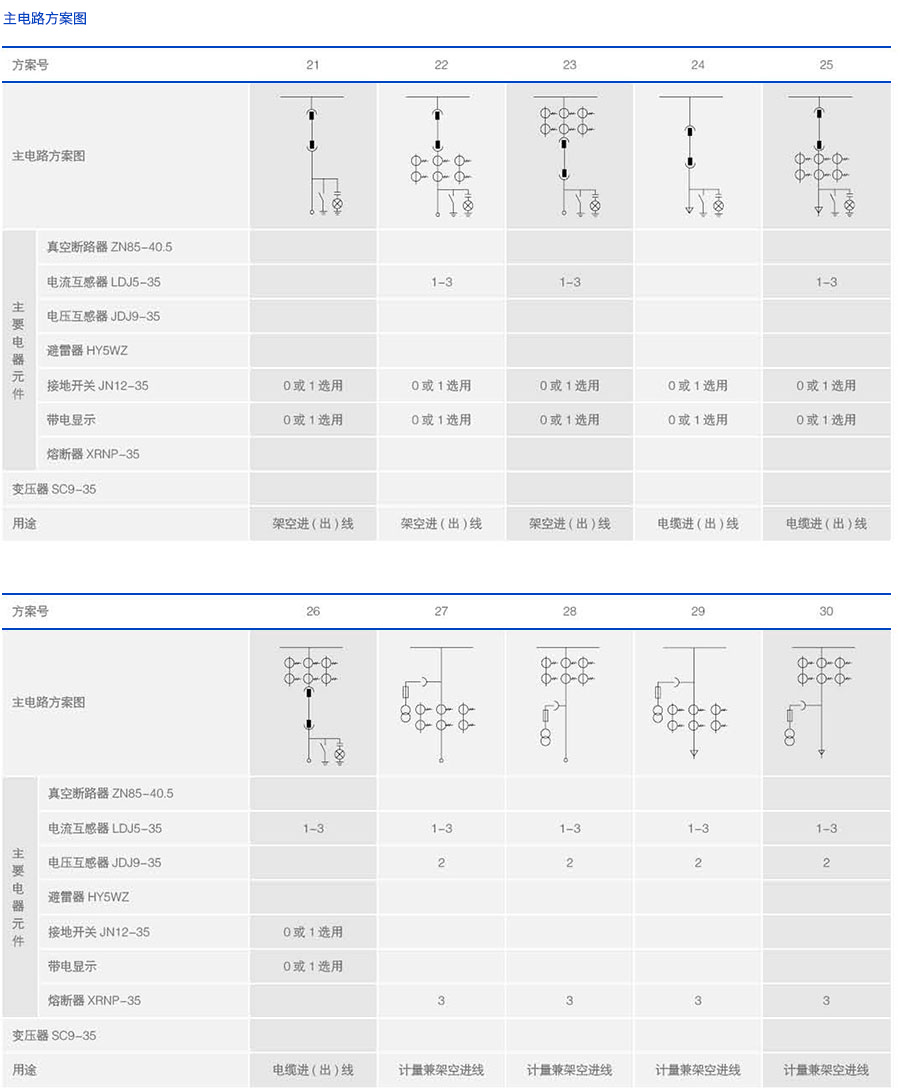

1.主電路方案號、用途和主電路方案、配電室平面布置圖及排列配置圖等;
2.開關設備控制、測量及保護功能的要求以及其他封閉和自動裝置的要求;
3.開關設備電器元件的型號.規格、數量;
4.如開關設備之間或進線柜需要母線橋連接，應提供母線橋的額定載流量，母線橋的跨度，距地高度等具體要求數據;
5.開關設備使用在特殊環境條件時，應在訂貨時詳細說明;
6.其它特殊要求同本公司協商。
