產品參數
|
產地
|
深圳
|
是否進口
|
否
|
訂貨號
|
定制
|
|
加工定制
|
是
|
貨號
|
51654
|
品牌
|
奧科鑫電力
|
|
型號
|
YB□-12
|
額定電流
|
1250（A）
|
沖擊耐受電壓
|
35（KV）
|
|
殼體防護等級
|
IP65
|
外形尺寸
|
800*600*2200（mm）
|
產品認證
|
ISO9001：2000
|
用途

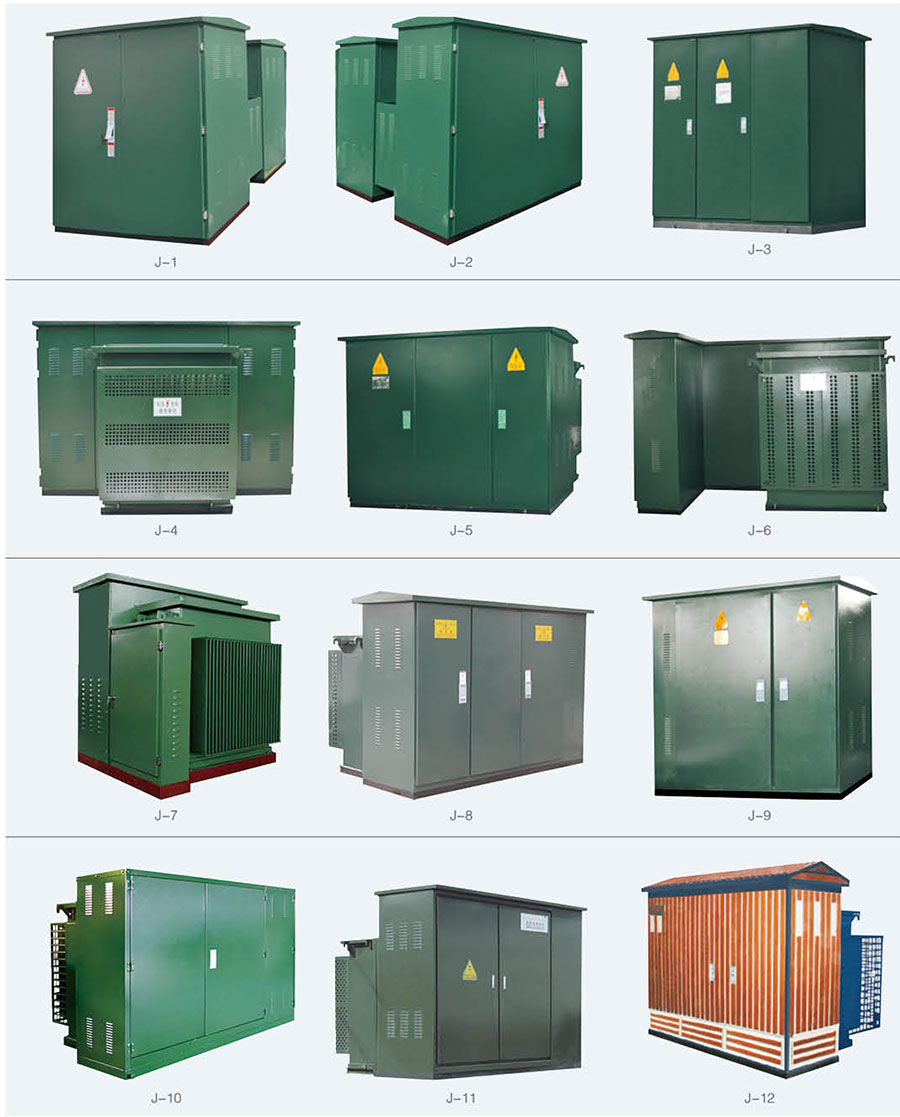

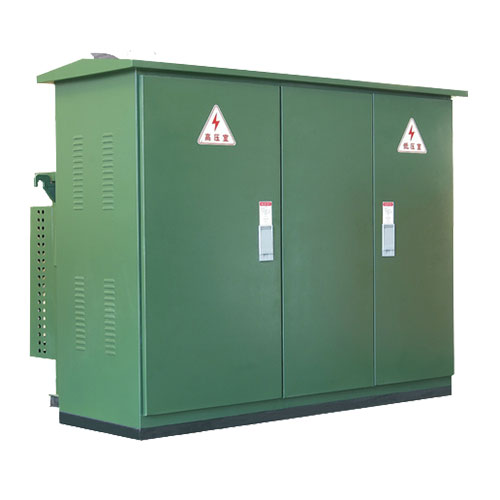

美式光伏箱變是奧科鑫吸收國外先進技術，結合國內實際情況研制開發的。整臺產品具有體積小、安裝維護簡便、低噪音、低損耗、防盜、過負荷能力強、全保護等特點。適用于新建小區、綠化帶、公園、車站賓館、工地、機場等場所。
適用于10KV環網供電，雙電源供電或終端供電系統中，作為變電、計量、補償控制和保護裝置。
美式箱變符合下列標準:

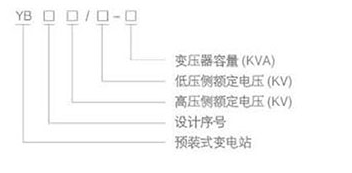

型號及含義
功能及特點
美式光伏箱變有以下幾點功能和特點：
1.全絕緣，全密封，免少維護、可靠保證人身安全;
2.結構緊湊、體積僅為同容量政變的13-1/5,高度低;
3.可采用分箱式結構，避免變壓器油箱內油的污染;
4.高壓側采用雙熔絲全范圍保護，大大降低成本:
5.即可用環網，也可用于終端，電纜頭可在200A負荷電流時緊急插拔;
6.箱體采用蜂窩式雙夾層復合板，隔溫又散熱的功能;
7.低壓側加裝電子缺相保護器，當系統內出現不正常電壓時，可快速分斷主進開關;
8.高壓側油漫式負荷開關或SF6負荷開關，可電動升級， 為實現配網自動化打下基礎;
9.采用油浸式s9或性能更憂的S11系列變壓器。
正常使用條件
1.海拔高度不超過1000m;
2.環境溫度: -35℃~+40℃;
3.相對濕度:日平均值不大于95%，月平均值不大于90%;
4.安裝場所:無火災、爆炸危險、化學腐蝕性氣體及通風良好的場所，地面傾角不大于3°。
變壓器
YB□-12系列美式預裝式箱式光伏箱變選用低損耗、油漫式、全密封s9、S10、S11系列變壓器，也可選用樹脂絕緣或NOMEX紙絕緣環保型干式變壓器，底部可配有小車，變壓器可方便地進出。
主要技術參數

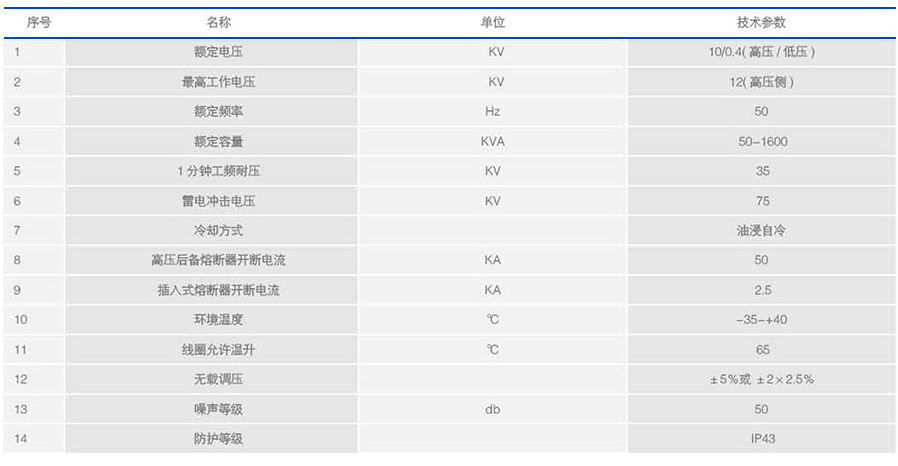

預裝式變電站技術參數表

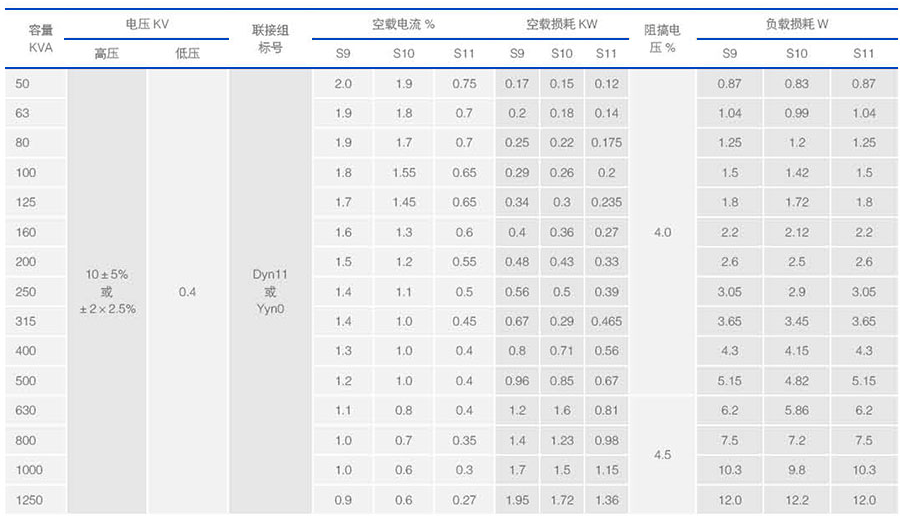

變壓器技術參數表
選用新型S9系列變壓器器身,損耗低，過載能力好，抗短路能力強,所有緊固件均經過防松處理，免吊芯；也可選用性能更優良的S10系列及S11系列變壓器。

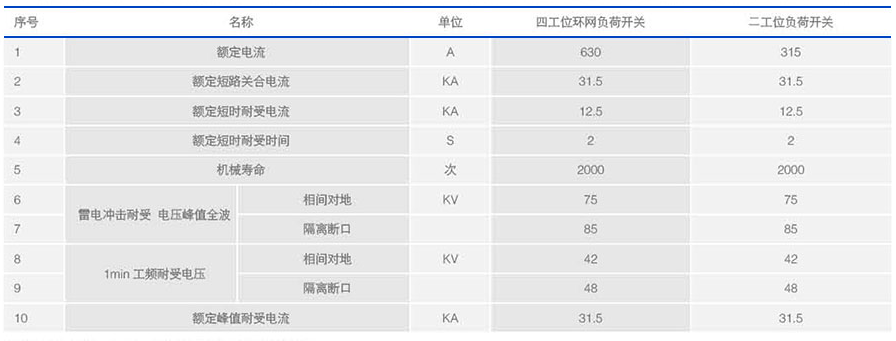

負荷開關技術參數
負荷開關為油浸式、三相聯動開關、彈簧操作機構;可帶負荷分合閘操作,其分合速度與操作力大小無關。型式有二工位、四工位T型、四工位V型等可供選擇。

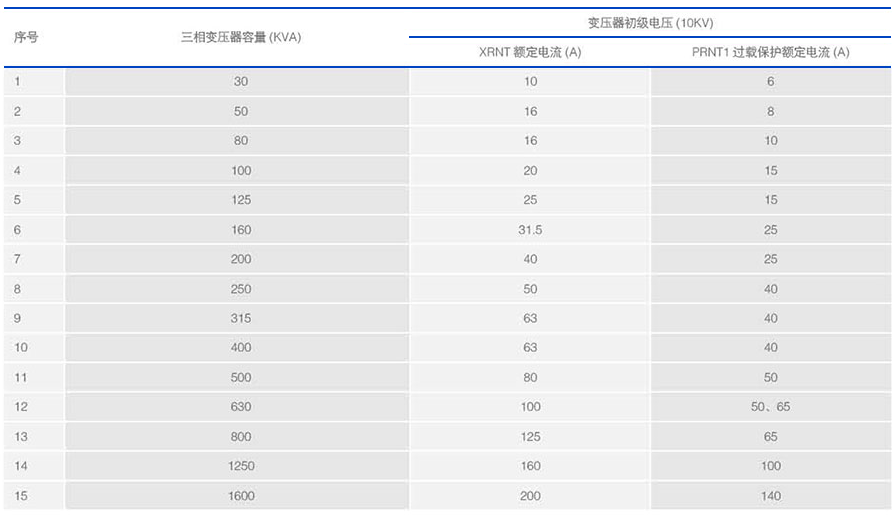

熔斷器技術參數(油浸式熔斷器選用配置推薦表)
美式箱變高壓側由后備保護熔斷器和插入式熔斷器串聯提供全范圖保護，原理簡單，經濟可靠;后備保護熔斷器為油浸式高壓限流熔斷器，開斷容量大，僅在變壓器內部故障時動作，插入式熔斷器內裝雙敏熔絲，可提供電流與溫度雙重保護，雙敏熔絲熔斷后，可在現場方便地更換熔芯。

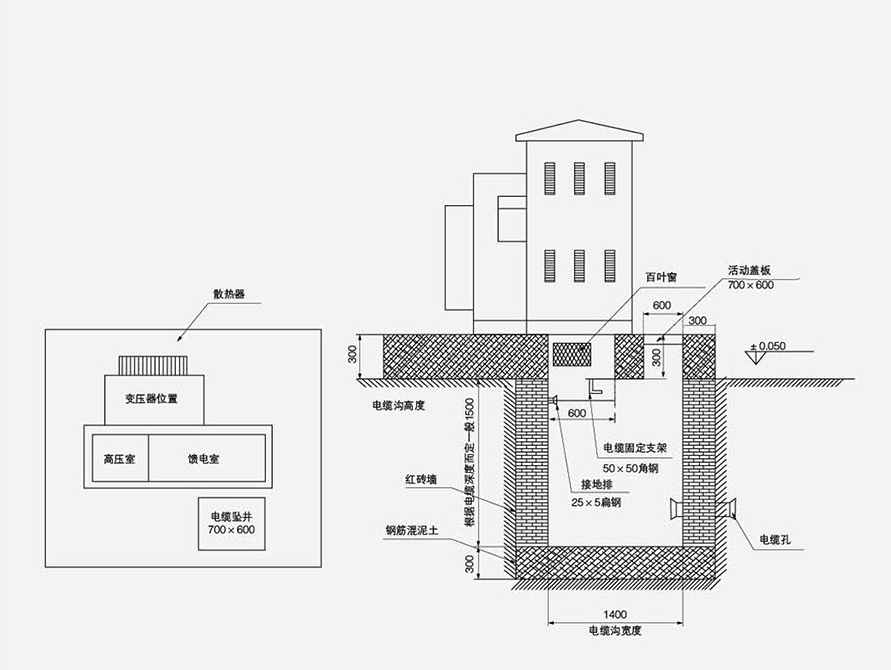

電纜進線土建圖
技術要求:
1.有關尺寸參見組合變實際尺寸;
2.混凝土臺基應表面平整，組合變電站采用壓板固定的方式固定在臺基上;
3.接地排和電纜固定支架的型式可根據實際情況而定;
4.電纜固定架和接地排應預埋;
5.進出線電纜孔的位置根據具體情況而定;
6.組合變安裝后開關正面必須有不小于1.5m的空隙，以利操作;
7.接地網可用12鍍鋅圓鋼或40x4鍍鋅扁銅制作，接地電阻應符合電力部門要求。
