產品參數
|
產地
|
深圳
|
是否進口
|
否
|
訂貨號
|
定制
|
|
加工定制
|
是
|
貨號
|
001
|
品牌
|
奧科鑫電力
|
|
型號
|

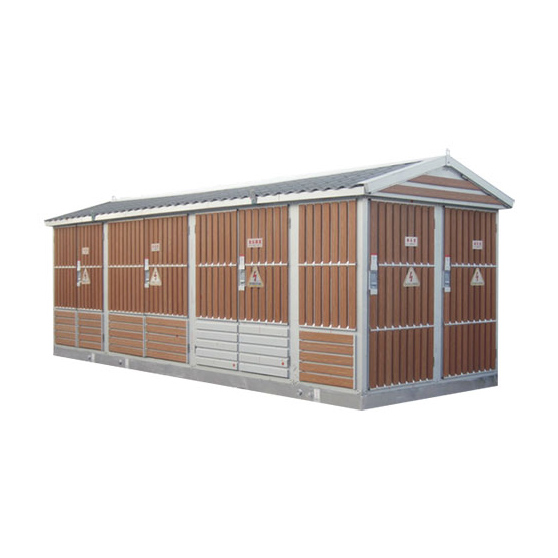

YB-12歐式光伏箱變
|
額定電流
|
630（A）
|
沖擊耐受電壓
|
12（KV）
|
|
殼體防護等級
|
ip33
|
重量
|
1000（kg）
|
產品認證
|
CQC
|
用途
歐式光伏箱變廣泛應用于城市住宅小區，高層建筑，電網改造，工礦酒店，商場，鐵路，機場，碼頭，油田，公路和臨時電力設施以及其他室外和內部和外部場所。

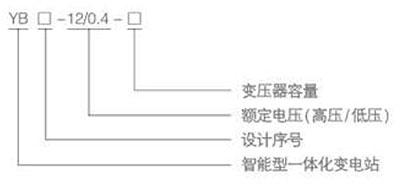

型號及含義
使用條件
歐式光伏箱式變壓器需要滿足以下使用條件：
1.海拔不超過1000m；
2.環境溫度在-25℃〜+40℃之間；
3.相對濕度：日均值不大于95％，月均值不大于90％；
4.安裝場所：遠離火源，爆炸，導電塵埃，化學腐蝕性氣體和劇烈振動的地方。如果超過上述條件，用戶可以向我公司咨詢。
功能及特點
1.高壓開關柜，變壓器和低壓開關柜的三位一體性較強；
2.完善的高低壓保護，操作安全可靠，維護簡單；
3.占地面積小，投資少，生產周期短，移動方便；
4.靈活多樣的生產線計劃；
5.獨特的結構：威巢結構獨特的雙層（復合板）結構堅固，隔熱，散熱，通風，美觀，高等級的防護。外殼材料為不銹鋼，鋁合金，冷軋板和彩色鋼板；

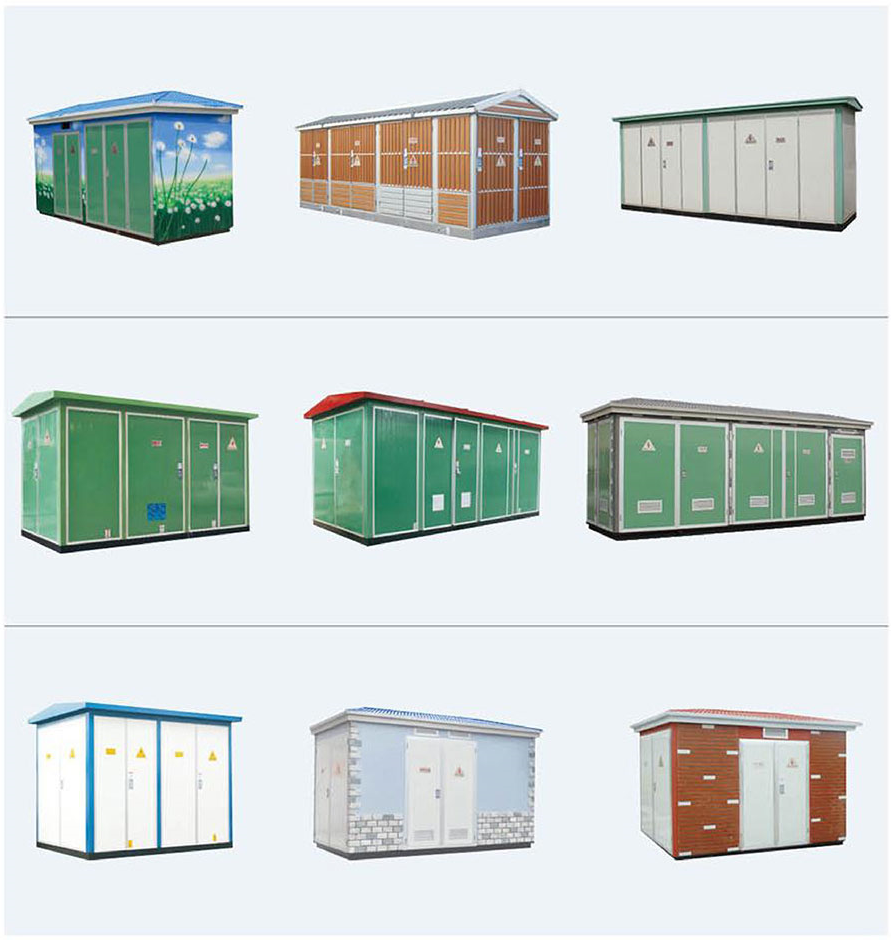

6.多種類型：通用型、別墅型、緊湊型等多種樣式；
7.高壓環網柜可配備網絡自動化終端（FIU），具有“四遙”功能，可實現對短路和單相接地故障的可靠檢測，方便自動化分銷網絡的升級；
以上是光伏箱變電站的功能和特點。
變壓器
箱變選用低損耗、油漫式、全密封S9、S10、S11系列變壓器，也可選用樹脂絕緣或NOMEX紙絕緣環保型干式變壓器，底部可配有小車，變壓器可方便地進出。
高壓側
高壓側一般采用負荷開關——熔斷器組合電器保護，熔斷器一相熔斷后，三相聯動脫扣，負荷開關有壓氣式、真空、六氟化硫等型式可選，可配電動操作機構，實現自動化升級:熔斷器為高壓限流熔斷器，帶撞擊器，動作可靠，開斷容量大，主要技術參數見下表。對于800kVA以上的變壓器，可選用ZN12,ZN28.VS1等真空斷路器保護。
低壓側
低壓側主開關采用萬能式或智能型斷路器，選擇性保護：出線開關選用新型塑殼式開關體積小、飛弧短，可達30回路；智能型自動跟蹤無功補償裝置，有接觸器和無觸點兩種投切方式供用戶選用。
執行標準
符合下列標準:
GB/T17467- 1998《高壓1低壓預裝式變電站》
T537-1993《6~35kV箱式變電站訂貨技術條件》
負荷開關技術參數
|
序號
|
名稱
|
單位
|
FN12-12負荷開關
|
FZM12-12真空負荷開關
|
|
1
|
額定電壓
|
kV
|
10
|
|
2
|
最高工作電壓
|
kV
|
12
|
|
3
|
額定頻率
|
HZ
|
50
|
|
4
|
額定電流
|
630
|
|
5
|
額定開斷負荷電流
|
A
|
630
|
|
6
|
熱穩定電流（有效值）
|
kA/S
|
20/2
|
20/4
|
|
7
|
動穩定電流
|
kA
|
50
|
50
|
|
8
|
短路關合電流（峰值）
|
kA
|
50
|
50
|
|
9
|
滿負荷開斷次數
|
次
|
20
|
10000
|
|
10
|
機械壽命
|
次
|
2000
|
10000
|
11
|
1min工頻耐壓（相間及對地）
|
kV
|
42
|
42
|
|
12
|
雷電沖擊電壓（相對及對地）
|
kV
|
75
|
75
|
高壓熔斷器技術參數
|
序號
|
|
額定電壓（KV）
|
開斷電流（A）
|
開斷電流（KA）
|
熔體額定電流（A）
|
|
英國型號
|
國內型號
|
|
SDL※J
|
|
12
|
40
|
31.5
|
6.3,10,16,20,25,31.5,40
|
|
SFL※J
|
XRNT-12
|
12
|
100
|
31.5
|
50,63,71,80,100
|
|
SKL※J
|
|
12
|
125
|
31.5
|
125
|
注：由是否安裝撞擊器確定，N為無撞針，A為有撞針
|
序號
|
脫扣器形式
|
脫扣器額定電流A
|
通斷能力KA(AC380V)
|
|
DW15-630
|
熱-電磁性或電子型
|
315,400,630
|
40
|
|
DW15-1000
|
630,800,1000
|
50
|
|
DW15-1600
|
1600
|
50
|
|
DW15-2500
|
1600,2000,2500
|
60
|
|
CW1-2000
|
智能型
|
630,800,1000，1250,1600,2000
|
65(80)
|
|
CW1-3200
|
2000,2500,3200
|
100
|
注：（80）為高分子斷型

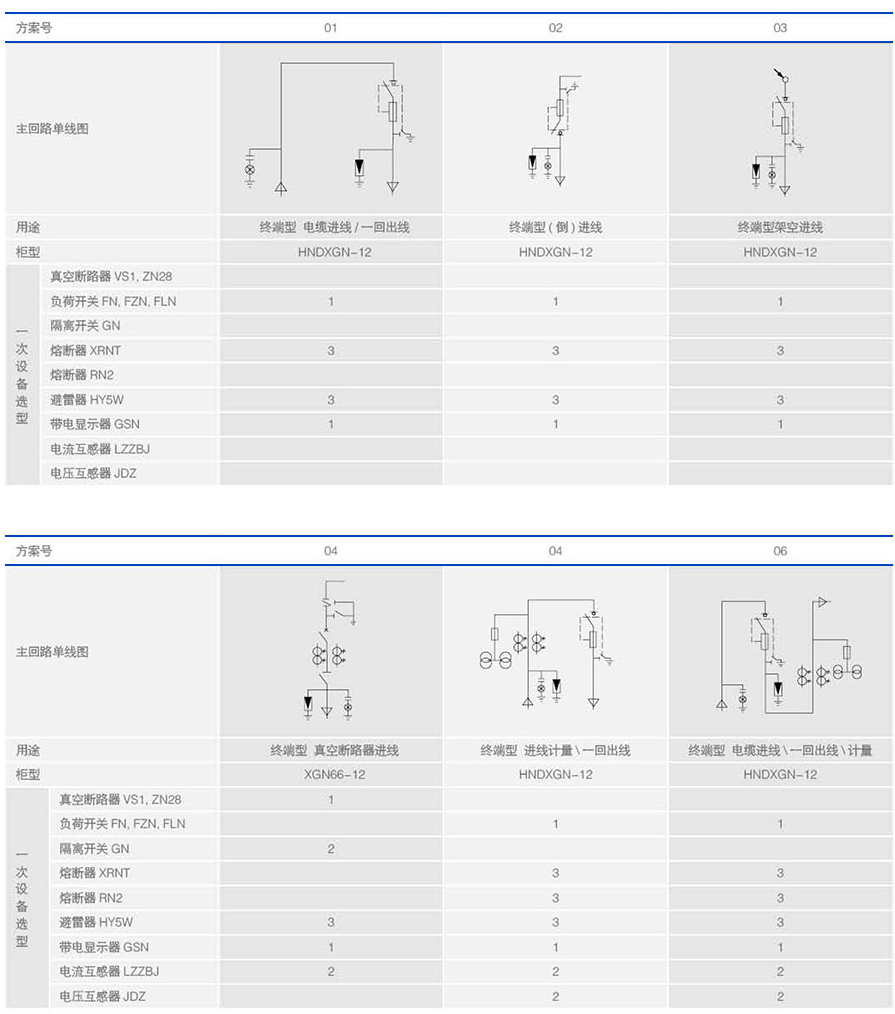

一次方案圖
變電站一次方案參見附圖。

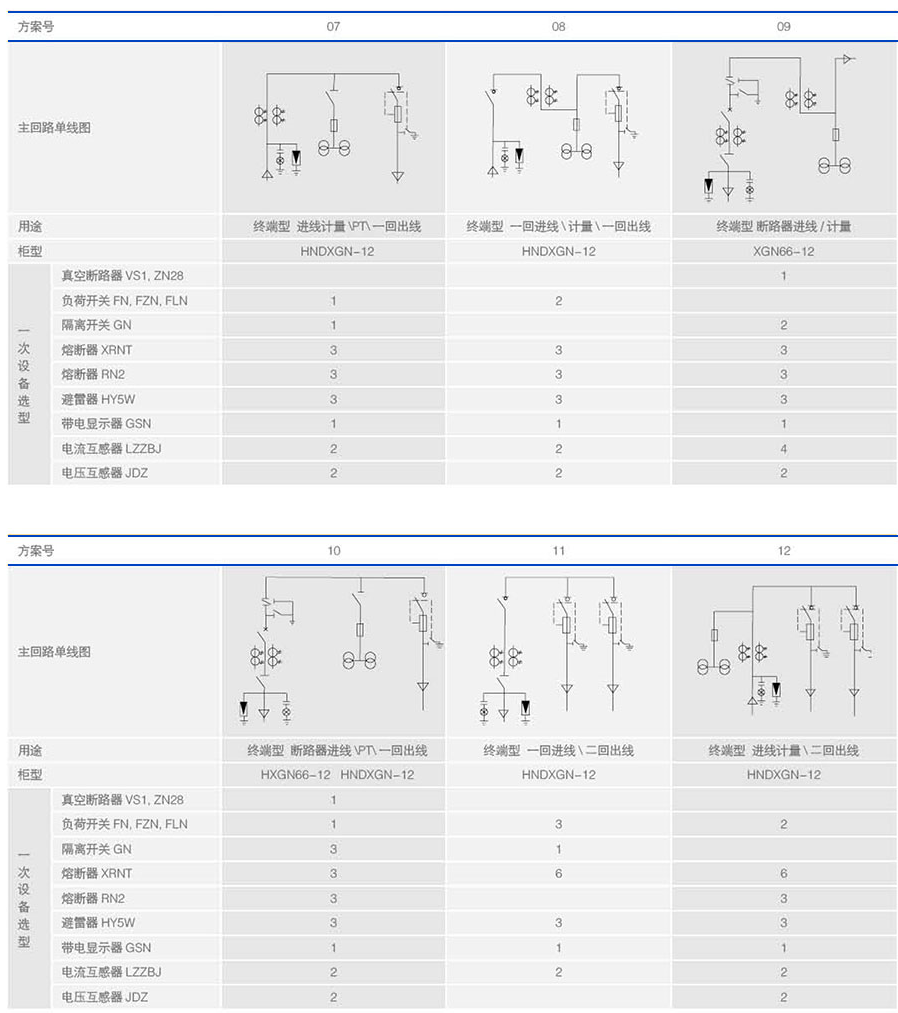

典型方案示例圖
典型方案示例圖參見附圖。
基礎與平面布置圖
變電站基礎圖參見附圖；
變電站平面布置參見附圖，用戶可根據需要選用。
安裝、使用與維修
除了電力部門在安裝，驗收，移交測試，運行和維護方面的各種規定外，歐式光伏箱式變電站還應注意以下事項：
1）用戶在收到貨物時應根據相關規定仔細檢查。對于未立即安裝的產品，應根據正常使用條件將它們存放在合適的地方。

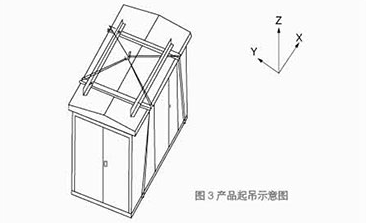

2）箱式變壓器應從專用吊具的底部抬起，如圖3所示。
3）將其水平放置在預制基礎上，然后用水泥砂漿密封產品基座與基礎之間的間隙，以防止雨水進入電纜室，并通過底部密封板連接高/低壓電纜高低壓室。
4）箱式變壓器安裝到位后，應可靠接地；電站底座槽鋼上的兩個主要接地端子，變壓器的中性點和外殼，避雷器的底部樁頭應分別由安裝部門接地。所有接地應共用一組接地裝置，其接地電阻應小于4Ω。
5）光伏箱式變壓器安裝或維修后，以下項目應進行檢查和測試，然后投入運行：
1.變電站內部是否干凈？
2.操作機制是否靈活。
3，主要電器的開關是否靈活可靠。
4.輔助觸頭的通斷是否可靠，準確。
5.儀表和繼電器動作是否準確。
6.儀器與互感器的變壓比以及根據線路的極性是否正確。
7.是否已擰緊所有電氣安裝螺母，以及安裝是否牢固可靠。
8.母線連接是否良好，支撐絕緣子和線夾是否可靠安裝。
9.電器的設定值是否符合要求，保險絲芯的規格是否正確。
10.主電路和輔助電路的觸點是否符合電氣原理圖的要求。
6）光伏箱變電站的維護。
1.更換箱體中的所有組件均根據其自身的技術要求進行維護。
2.如果所選的變壓器是油浸式的，則應根據需要至少每年進行一次油樣分析和檢查。
3.對于運行中的高壓開關設備，在有負載的情況下進行20次開合操作或在無負載的情況下進行2000次操作后，請檢查滅弧裝置的接觸情況和磨損程度。如果發現異常，應及時修理或更換。
4.低壓開關柜自動跳閘后，應檢查跳閘原因并進行分析，排除故障后可重新進行故障排除。
5.雷擊者應在雷暴季節到來之前每年進行一次預防性測試。
PS：產品附有裝箱單、合格證、安裝使用說明書、電氣接線圖和本產品所采用的主要元件設備的說明書，鑰匙操作工具以及根據協議書提供的備品備件。
技術方案圖

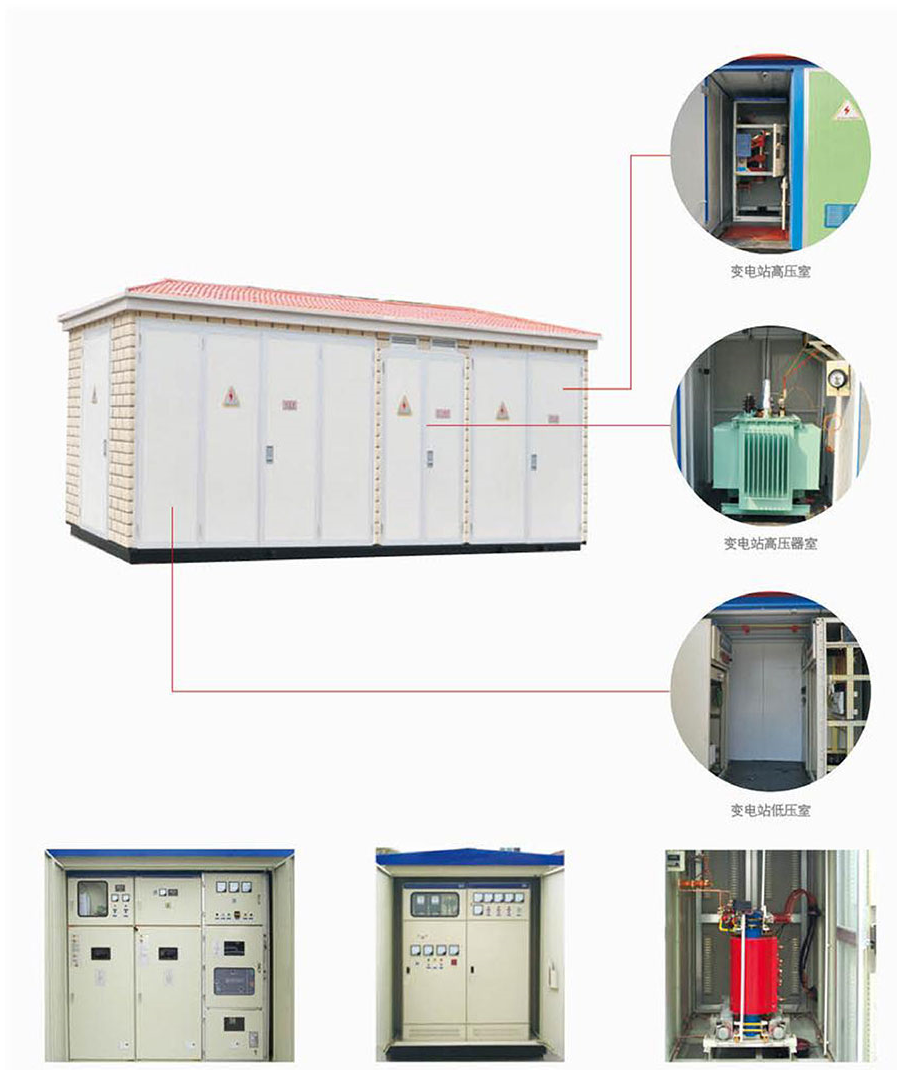

結構圖
訂貨須知
訂貨時須提供以下資料：
1.變電站型號、數量；
2.變壓器的型號、數量；
3.高壓和低壓一次接線方案及主要元件的型號和參數；
4.外亮的材料及顏色。
